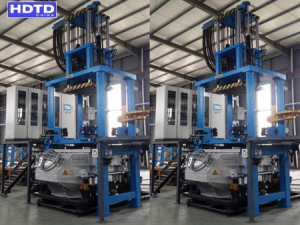

重力铸造机是一种重要的铸造设备，其结构复杂且精细，以下是关于重力铸造机结构的详细介绍：
一、主要结构部件
主顶缸：主顶缸是重力铸造机的关键部件之一，它负责提供顶出力，用于将铸件从模具中顶出。主顶缸通常由油缸、活塞、密封件等组成，具有较高的工作压力和稳定性。
立体式电箱：立体式电箱是重力铸造机的电气控制部分，它包含了各种电气元件和控制系统，用于控制设备的运行和监控设备的状态。电箱设计合理，便于维护和检修。
翻转油缸：翻转油缸用于驱动重力铸造机的翻转模块进行翻转作业，以实现模具的开合和铸件的浇注。翻转油缸具有较高的翻转速度和翻转力矩，能够满足不同规格模具的翻转需求。
翻转模块：翻转模块是重力铸造机的核心部件之一，它负责模具的翻转和定位。翻转模块通常由翻转架、翻转轴、轴承等组成，具有较高的翻转精度和稳定性。
下顶出料模块：下顶出料模块用于将铸件从下模中顶出，便于取出铸件。该模块通常由顶出油缸、顶出板、导向杆等组成，具有较高的顶出力和稳定性。
合模模块：合模模块用于模具的合模和锁紧，确保模具在浇注过程中不会松动或变形。合模模块通常由合模油缸、锁紧机构等组成，具有较高的合模力和锁紧力。
二、开合型机构
重力铸造机的开合型机构由静模板、动模板、上模板、导向套及导向杆等部分组成。开合型机构采用油缸正装驱动的四导向柱导向的上下开合型机构，具有较高的开合精度和稳定性。在开合过程中，通过PLC控制油缸的伸缩，实现模具的开合和锁紧。
三、倾转机构
重力铸造机的倾转机构用于实现模具的倾转和浇注。倾转机构通常由倾转油缸、倾转轴、轴承等组成，具有较高的倾转精度和稳定性。倾转范围通常为0°~90°，倾转速度可通过变频频率变化由PLC内部程序控制。在倾转过程中，通过PLC控制倾转油缸的伸缩，实现模具的平稳倾转和浇注。
四、控制系统
重力铸造机的控制系统由PLC和工业触摸屏组成，用于控制设备的运行和监控设备的状态。PLC作为核心控制器，负责接收作业指令、控制各个执行元件的动作以及监测设备的运行状态。工业触摸屏作为人机交互界面，用于显示设备的运行状态、设置参数以及发出作业指令。控制系统具有较高的可靠性和稳定性，能够确保设备的正常运行和生产效率高。
